QSG多節氣動升降桿

一、概述

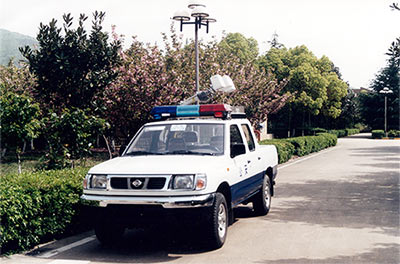

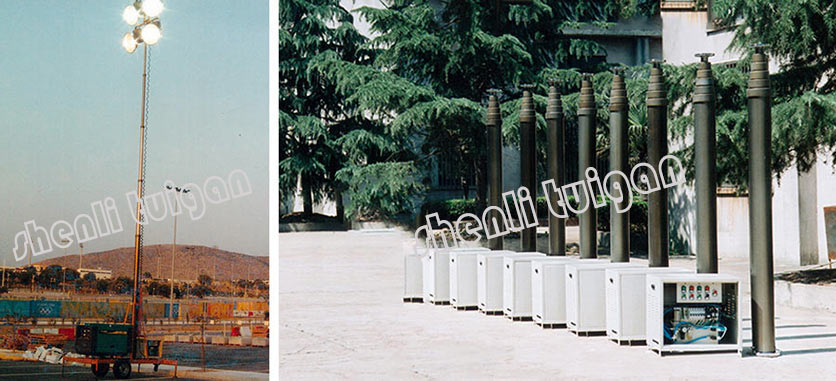

　　QSG多節氣動照明升降桿，是我公司自行研制設計開發的新產品。該產品結構合理、簡單、升降平穩自如，體積小、重量輕、外形美觀、操作方便，維修保養容易，使用安全可靠，并可任意控制升降高度。廣泛用于公安、消防、通訊、機場、港口、高速公路搶修、高爾夫球場和各種體育運動比賽場所，特種部隊的可移動式野外作業及照明光源。該產品可安裝在汽車和手推車上，配上發電機或電瓶，供停電時應急照明，效果十分理想。多節氣動升降桿可分2-6節，升高3.5-9.5米，用電電壓DC12V、DC24V、AC220可供用戶選擇，也可根據用戶要求制作。用戶可根據具體需要訂貨，控制升降可采用手控、電控、或遙控，用戶在訂貨時需加說明。

二、技術數據和性能參數

1、工作環境：
　　　a、環境溫度：-25℃-50℃
　　　b、海拔不超過1500m
　　　c、相對濕度：<80%
　　　d、不含強腐蝕性、易燃、易爆的介質
　　　e、無強烈振動。
　　2、短時工作制，額定工作時間≤15分鐘。

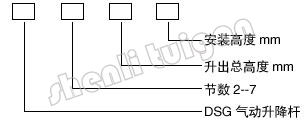

　　3、型號表示意義（如右圖）：
　　4、性能參數：

序號	項目	DSG2	DSG3	DSG4	DSG5	DSG6
1	節數（節）	2	3	4	5	6
2	靜止高度	1895	1955	2040	2075	2155
3	升出高度	3370	4910	6440	8005	9555
4	負重	50
5	工作壓力（kgf/cm²）	2
8	電壓	12、24、220				220

三、結構與性能

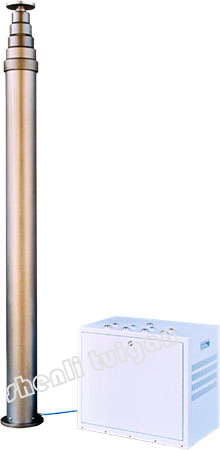

　　整個多節氣動升降桿系統，由空氣壓縮機、儲氣罐、過濾器、調壓閥、油霧器、進氣電磁閥、多節升降桿、出氣電磁閥、氣動控制部分和電氣控制部分組成。
　　升降桿采用模拉制成的雙鍵鋁合金缸套制造，表面經過硬質氧化處理，經久耐磨，珩磨調直后精度較高，配上國際司達行產的密封件，保壓性能提高，設計上采用調壓、限流、緩沖等方法，使每節升速一至，避免升降時產生大的撞擊，實現平穩升降。
　　在進出氣管路上采用了兩個常閉型二位二通電磁閥，并配備專用電控線路，可實現升降動作的電氣控制。
　　具體升降速度視實際的氣壓和云臺燈具負重情況，用戶可適當調整。由于整體采用了硬質鋁合金制造，所以整體重量比用鋼管大為減輕，便于移動與運輸。
　　如用戶要實現遙控或程控，則需訂貨時特別說明，增訂遙控或程控裝置。

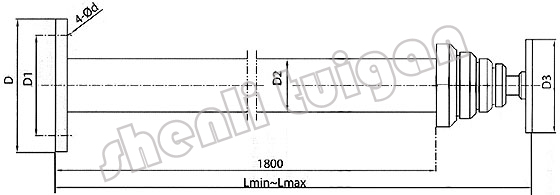

四、外形及安裝尺寸（QSG型多節氣動升降桿外形圖）

QSG型多節氣動升降桿外尺寸

型號	Lmin	Lmax	D	D1	d	D2	D3
DSG2	1895	3370	140	110	10	75	80
DSG3	1955	4910	160	130	10	95	100
DSG4	2040	6440	190	160	12	115	110
DSG5	2075	8005	200	170	14	135	130
DSG6	2155	9555	230	200	14	160	150

注：云臺板可按用戶需要另行設計
